Parker PV Series Pvt Hidráulico Pistão Axial Partes de Pistão Acessórios do Sistema Hidráulico

Parker PV Series Pvt Hidráulico Pistão Axial Partes de Pistão Acessórios do Sistema Hidráulico

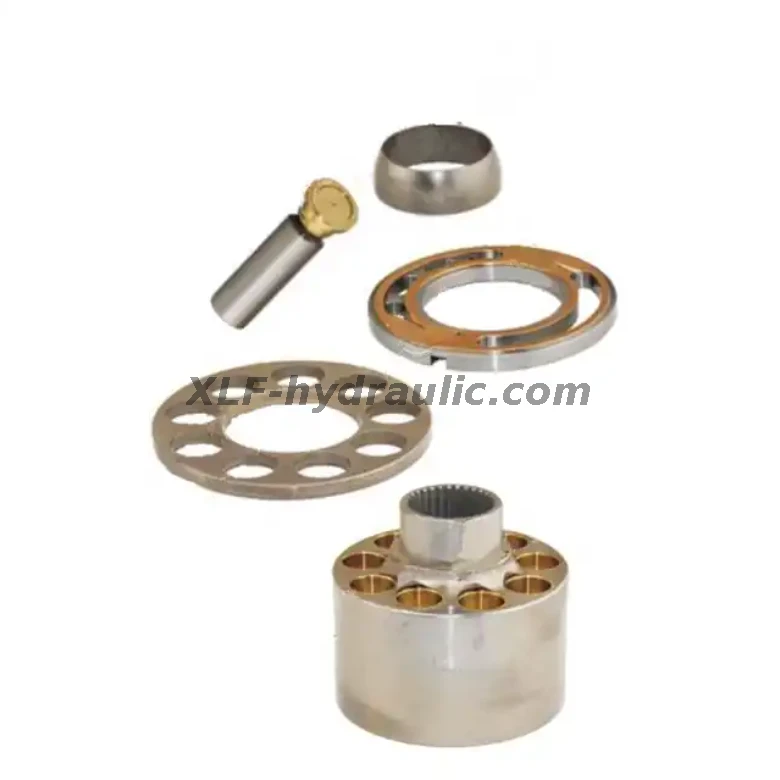

Os acessórios da bomba hidráulica da série PV Parker são peças de reposição de precisão especialmente projetadas para bombas de pistão axial variáveis, com o objetivo de injetar energia operacional de longa duração e eficiente em sistemas hidráulicos. Como as peças de reposição hidráulica da série PV Parker da Factory Parker, esses acessórios seguem estritamente as especificações de grau industrial mais altas, desde a seleção de materiais até os padrões de processo - a resistência ao desgaste dos componentes principais, como arranhões e placas de distribuição, é 40% maior que a das peças de reposição comuns. As peças de vedação são feitas de material de fluororberber resistente a alta pressão, com uma faixa de adaptabilidade de pressão cobrindo de 10 a 350 bar. Mesmo em condições de trabalho severas, como poeira e vibração, ele pode garantir a operação estável do sistema. Seja manutenção diária para substituir peças desgastadas ou atualizações do sistema para aumentar o desempenho, ele pode prolongar significativamente a vida útil das bombas de pistão axial variável (em uma média de mais de 3.000 horas), reduzir as taxas de falha do equipamento em 50%e fornecer uma garantia sólida para a produção contínua. ​

Adaptabilidade precisa

Personalizados especificamente para bombas variáveis da série PV Parker, as tolerâncias dimensionais de todos os acessórios são controladas dentro de ± 0,002 mm para garantir uma integração perfeita com o bloco de cilindros, placa de swash e outros componentes da bomba de pistão axial variável, eliminar vazamento ou perda de pressão causada pela desvio da raiz. ​
Como uma série PV Parker PV hidráulica, sua compatibilidade abrange toda a série de corpos da bomba, como PV016, PV020, PV032, etc. . -} Se é uma bomba de manutenção de pequenos distribuições e que não se reserva, que não se reserva, que não se reserva, que não se reserva, que não se reserva que as partes de manutenção correspondentes podem ser encontradas. Aumente significativamente a eficiência do gerenciamento de inventário. ​

Materiais de alto desempenho

Os componentes de atrito do núcleo são feitos de aço de liga endurecida e sofrem tratamento de moagem de espelhos (rugosidade da superfície AR menor ou igual a 0,02μm). A superfície de contato da placa de distribuição é revestida com carboneto de tungstênio, que pode suportar o impacto de alta pressão em 350bar. As peças de vedação são feitas de material de fluororgeber que podem suportar uma alta temperatura de 120 graus e ainda manter a elasticidade após imersão a longo prazo no petróleo. Essa combinação de material permite que os acessórios mantenham o desempenho estável em ambientes extremos, como oficinas de alta temperatura em plantas metalúrgicas, evitando os desligamentos do sistema de bombas de pistão axial variáveis devido à falha de peças sobressalentes. ​
Otimização de eficiência energética
O design do canal de fluxo foi otimizado através da simulação de dinâmica de fluidos computacional (CFD) e combinada com a estrutura do par de atrito com um baixo coeficiente de atrito (menor ou igual a 0,015), a eficiência volumétrica da bomba de pistão axial variável foi aumentada para mais de 95%. Em equipamentos que precisam operar continuamente, como máquinas de moldagem por injeção, o consumo médio diário de energia de um único dispositivo pode ser reduzido em 8 a 12%, diminuindo significativamente os custos operacionais a longo prazo do sistema. ​

Máquinas industriais

Em equipamentos como máquinas de moldagem por injeção e estações hidráulicas de máquina -ferramenta, o desempenho de bombas de pistão axial variável afeta diretamente a precisão do produto. Depois de substituir a série de solu -reposição hidráulica do Parker Parker (como o conjunto de calçados deslizantes), a flutuação do fluxo do corpo da bomba pode ser reduzida de ± 5% para ± 1%, garantindo que a tolerância dimensional da máquina de fábrica de injeção seja controlada em 0,02 mm, ou a taxa de posicionamento. ​

Equipamento de engenharia

As unidades de energia de escavadeiras e guindastes geralmente enfrentam cargas de impacto de alta frequência. As peças sobressalentes, como blocos de válvula e placas de distribuição fornecidas pela Parker PV Series hidráulicas sobressalentes, podem resistir a flutuações de pressão instantâneas (pico até 420bar) reforçando a estrutura. Nas operações de mineração, pode reduzir a atenuação de energia causada pelo desgaste de peças de reposição, permitindo que o equipamento mantenha continuamente a forte força de escavação e a capacidade de elevação. ​

Navios e energia nova

O sistema hidráulico da engrenagem de direção de navios precisa suportar a corrosão por spray de sal, e o sistema de afinação de energia eólica rosta a vibração contínua-nesses cenários, bombas variáveis compactas podem obter operação confiável, substituindo as vedações do eixo por revestimentos anti-corrosão, rolamentos anti-vibração, etc. da série PV PV Hydraúlica. Nos testes de pulverização de sal, a resistência à corrosão dos acessórios é duas vezes mais boa que a das peças de reposição comum, e elas podem se adaptar ao ambiente úmido durante a navegação a longo prazo dos navios.

A bomba de pistão da série PV/PVT Denison PV/PVT é uma bomba de pistão de deslocamento variável axial adequada para circuitos abertos, com alta eficiência econômica. É uma bomba hidráulica de alta potência que pode operar continuamente em vários ambientes. Este artigo não apenas resume as informações da bomba de pistão da série PV/PVT Denison, mas também inclui muitos dados que devem ser instalados e executados durante a operação. Esses dados são muito importantes, essa é a chave para determinar se uma bomba pode continuar operando com eficiência.

Introdução às bombas de êmbolo da série PV-PVT que devem ser entendidas:

A bomba hidráulica da série PV/PVT é uma bomba hidráulica de deslocamento variável de pistão axial adequado para circuitos abertos, e seu design se concentra na economia da operação. A série PVT é uma série derivada de bombas fotovoltaicas com tração traseira e configuração da porta lateral de óleo.

A faixa de deslocamento da bomba de êmbolo da série PV/PVT é de 14,4 a 130,0 ml/rev (0,88 a 7,93 in'rev), com uma pressão de trabalho contínua de 280 bar (4000 psi). As formas variáveis incluem: variável de compensação de pressão (pressão constante), variável de compensação de pressão com a porta de controle de pressão, variável de detecção de carga e variável limite de torque (equivalente à potência constante).

As bombas hidráulicas da série PV/PVT têm sido amplamente utilizadas em campos de alta pressão e industrial com requisitos variáveis, e seus preços são muito competitivos.

INSTALL;

Esta série de bombas hidráulicas foi projetada para operar em qualquer postura de instalação, e seu flange de montagem e flange de montagem de dois orifícios cumprem totalmente os padrões SAE. Durante a instalação, é necessário garantir a coaxialidade entre o eixo de transmissão da bomba e o eixo de acionamento do motor principal. Um medidor de discagem deve ser usado para inspeção: o orifício de posicionamento de instalação correspondente deve ser concêntrico com o acoplamento, o que é particularmente importante para a instalação de conexão rígida sem o uso de acoplamentos elásticos.

PVT102L1EC03AA0, PVT102R1EC03AA0, PVT102R1EC04AB0, PVT102R1EF04BB0, PVT102R1EJ04S00

PVT102R1EL03S00, PVT102R1EW03S00, PVT151L1EC04BB0, PVT151L1EF04BB0, PVT151R1EC03AA0

PVT151R1EL03AA0, PVT152R1EC03S00, PVT152R1EC04AA0, PVT152R1EF03BB0, PVT152R1EK04S00

Tração traseira

Dimensões de instalação da seção de tração traseira; Existem dois tipos de extensões de eixo disponíveis com splines padrão SAE e teclas planas. Para parâmetros de tamanho, consulte o "Diagrama de instalação de Denison PV |

Spline: Quando instalado com um suporte, o desvio de coaxialidade permitido (diferença de leitura no medidor de mostrador) do eixo de acionamento é de 0,06 mm (0,002 polegada). Quando instalado com um flange, é 0,03 mm (0,001in). O desvio de inclinação entre o eixo da spline e o orifício da spline em relação à superfície de posicionamento deve ser menor que ± 0,002 mm/mm (± 0,002 pol/pol): o orifício da spline deve atender ao ajuste lateral e os requisitos de precisão de nível 5 especificados em SAE-J498C e o tratamento térmico deve ser o RCCC27-34.

A superfície articular do acoplamento deve ser lubrificada e é recomendável usar dissulfeto de lítio molibdênio ou graxa lubrificante semelhante.

Ping Jian: As chaves de alta resistência devem ser usadas, com uma dureza de tratamento térmico de RC27-34. As bordas devem ser chanfradas de 0,75-1 (0,03-0,04) x 45 "para eliminar a influência de cantos arredondados na borda inferior da tecla.

Deve entender a capacidade de rolamento lateral da bomba da série PV-PVT:

A bomba de êmbolo da série PV foi projetada para ser acionada axialmente. Recomenda -se que o eixo de transmissão não tenha cargas laterais. Se as cargas laterais forem inevitáveis, consulte nossa empresa, o Elephant Hydraulic.

Rolução de vida útil: Consulte a tabela de parâmetros técnicos para cada modelo de Denison PV/PVT Series Plunger Pump Pump

tubulação

A pressão da concha não deve ser maior que a pressão de sucção em 0,9 bar (15 psi). Antes de conectar o tubo de descarga de óleo da concha ao tanque de óleo, alguns dos oleodutos devem ser mais altos que o alto nível de líquido do tanque de óleo e conectado ao tanque de óleo em um ponto menor que o nível do líquido. O ponto de conexão deve estar o mais longe possível da porta de sucção da bomba. Todos os oleodutos, duros ou macios, devem ter diâmetros e forças correspondentes para garantir que o fluxo do fluido possa fluir livremente através da bomba hidráulica. Se o diâmetro do pipeline de sucção for muito pequeno, a bomba hidráulica não poderá operar a toda velocidade; E se o diâmetro da tomada for muito pequeno, ele gerará pressão nas costas e causará aquecimento.

Recomenda -se usar conexões de mangueira flexíveis. Se uma conexão rígida de pipeline for usada, o trabalho de tubulação deve ser realizado com precisão para reduzir a tensão de conexão entre a bomba hidráulica e a tubulação. A flexão acentuada de oleodutos deve ser evitada o máximo possível. Todos os oleodutos do sistema devem ser limpos com solventes antes de instalar a bomba hidráulica, e todo o sistema hidráulico deve ser confirmado como livre de partículas de poeira, fibras de tecido, pele de óxido e outras impurezas estrangeiras.

Pvt152r1ef03bb 0 029-84858-0

Pvt152r1ek04s 00 029-83553-0

ATENÇÃO: Não use tubos galvanizados, pois a camada galvanizada pode descascar durante o uso contínuo.

Índice de viscosidade e viscosidade do petróleo

Esta série de bombas de êmbolo PV/PVT recomenda o uso de fluidos hidráulicos à base de petróleo que cumpram a especificação de Denison HF-1 e contém antioxidantes, inibidores de corrosão e fracassos: líquidos hidráulicos com agentes anti-uso adicionados.

Pvt152r1el04s 00 029-83557-0

Pvt152r1ew03s 00 029-84813-0

Pvt155r1ec04aa 0 029-85908-0

A alta viscosidade durante a operação automática fria é -1600 CST (7500 sus}), que deve ser uma condição de baixa pressão e baixo fluxo. Se possível, o motor deve ser iniciado a uma velocidade baixa;

Zui alta viscosidade, condição de potência completa -160 CST (750 SUS)

Excelente viscosidade, vida útil longa -30 CST (140 SUS);

Zui baixa viscosidade, condição de potência completa -10 CST (60 SUS)

Índice de Viscosidade - Zui Baixa 90V I. Um índice de viscosidade de petróleo mais alto pode expandir a faixa de temperatura operacional, mas pode reduzir a vida útil do serviço do óleo.

Pvt155r1ej04bb 0 029-86211-0

Pvt155r1ev03s 00 029-85943-0

Manutenção das bombas de êmbolo da série PV-PVT que devem ser entendidas:

Esta série de bombas hidráulicas tem função auto-lubrificante, e a manutenção necessária é apenas protetora. Enquanto o elemento de filtro do sistema hidráulico for frequentemente substituído para manter o fluido de funcionamento limpo, todos os acessórios de tubo e parafusos do sistema devem ser mantidos apertados. A bomba hidráulica não deve operar sob pressão ou velocidade superior ao intervalo recomendado.

Se a bomba hidráulica funcionar de forma anormal, poderá ser desmontada para inspeção, mas a mesa de solução de problemas deve ser consultada antes da desmontagem. O trabalho de manutenção pode ser realizado de acordo com o processo de desmontagem, reparo ou substituição de peças defeituosas e remontando.

Antes e durante a operação contínua, um filtro de óleo deve ser usado para limpar o óleo de trabalho, garantindo que o nível de contaminação por partículas sólidas do óleo não seja superior a ISO17/14, que corresponde ao nível 8 do NAS1638 (nível 9 para partículas não maiores que 15um). Geralmente, o uso de um filtro com uma precisão de filtragem de 10um pode atender a esse requisito de limpeza de óleo. A boa limpeza do óleo pode efetivamente prolongar a vida útil dos componentes hidráulicos. A invasão e geração de poluentes variam sob diferentes condições de aplicação. Portanto, análises específicas devem ser realizadas sobre a situação da poluição sob condições operacionais reais para determinar o método de filtração correspondente para atender aos requisitos de manutenção da limpeza do petróleo.

PVT201R1EC04S 00 029-83597-0

PVT201R1EF04AA 0 029-84854-0

PVT201R1EL03BB 0 029-84958-0

PVT201R1EL04AA 0 029-83600-0

PVT201R1EL04AA0PB 029-85328-0

PVT201R1EV04AA 0 029-85332-0

Pvt202L1el03s 00 029-84924-0

PVT202R1EC03S00PB 029-84951-0

PVT202R1EK04S 00 029-83623-0

Pvt202r1el04bb 0 029-84804-0

Pvt382r1cj03s 00 029-80098-0

Pvt382r1cl03bb 0 029-82092-0

Começaremos com a instalação e o driver separadamente. Fornecemos anotações detalhadas sobre temperatura, óleo, manutenção e outros aspectos para todos. Devido a limitações de espaço, conectamos alguns dados a outra página especial para você se referir e visualizar. As informações essenciais na visão geral da bomba de êmbolo da série PV/PVT neste artigo podem efetivamente ajudar você a usar e manter a bomba de êmbolo da série PV/PVT corretamente. O artigo também menciona que essa série de bombas de pilão possui função auto-lubrificante, a manutenção necessária é protetora apenas, mas ainda é necessária para substituir frequentemente o elemento de filtro do sistema hidráulico para manter o fluido de funcionamento limpo. Portanto, a limpeza do óleo é particularmente importante para o uso da bomba, e todos devem prestar atenção a ele.

Pvt472r1ck03s 00 029-80220-0

PVT472R5CK03S 00 029-80220-5

Pvt61r1ec04aa 0 029-83429-0

Pvt642r1cc03bb 0 029-80818-0

Pvt642r1ck03aa 0 029-80919-0
