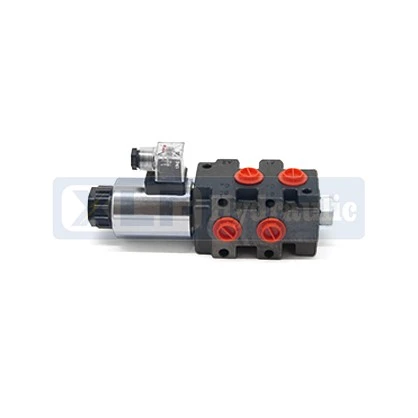

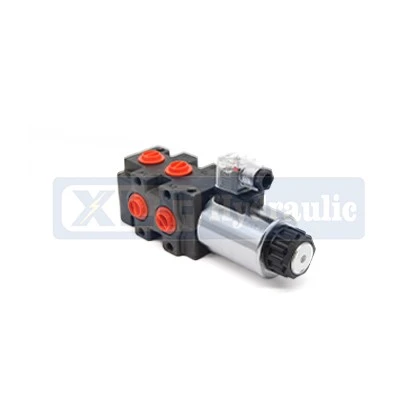

Válvula de controle de desviador solenóide de alto fluxo solenóide dvs90



Válvula de controle de desviador solenóide de alto fluxo solenóide dvs90





Em equipamentos hidráulicos em larga escala, como guindastes de construção, carregadeiras de mineração e prensas industriais, o controle do fluxo de fluido afeta diretamente a eficiência e a segurança operacionais. Esses dispositivos geralmente requerem comutação rápida entre vários circuitos hidráulicos, por exemplo, um guindaste precisa controlar simultaneamente o levantamento da lança e a rotação do gancho, que exige uma válvula que possa lidar com altas taxas de fluxo, mantendo a regulação precisa da pressão. A válvula de controle de desviador secional do solenóide de alto fluxo é projetada para atender a essa necessidade, combinando alta capacidade de fluxo com controle eletromagnético para garantir a distribuição estável de fluidos. Como uma válvula solenóide de alto fluxo, ela pode suportar até 300l/min de óleo hidráulico, excedendo em muito a capacidade das válvulas solenóides padrão, tornando -o ideal para equipamentos com bombas hidráulicas de grande deslocamento.

A válvula hidráulica DVS90 possui um design seccional que permite integração flexível em sistemas hidráulicos complexos. Sua estrutura modular suporta a adição de seções de desviador ou válvula de retenção, adaptando-se a diferentes layouts do equipamento--é um carregador que requer controle de circuito duplo para o balde e o braço de elevação ou uma prensa que precisa de fluxo sincronizado para vários cilindros. Essa versatilidade, emparelhada com sua alta capacidade de fluxo, a torna uma pedra angular de grandes sistemas hidráulicos.



O projeto da válvula solenóide de alto fluxo do DVS90 elimina o gargalo das válvulas tradicionais em grandes sistemas. Quando um carregador de mineração opera, requer 250l/min de óleo para acionar suas válvulas padrão de balde pesado, causando gotas de pressão, diminuindo a operação de desaceleração. O DVS90, como uma válvula solenóide de alto fluxo, mantém uma perda de pressão inferior a 0,5MPa, mesmo no fluxo máximo, garantindo os elevadores de balde do carregador a toda velocidade. Seu controle eletromagnético responde em 0,05 segundos, permitindo a rápida alternância entre os modos de "escavação" e "dumping" sem atraso.

A válvula hidráulica DVS90 também se destaca em durabilidade e estabilidade. Seu núcleo de válvula é feito de aço de liga de alta resistência, com uma dureza da superfície do HRC 60 para resistir ao desgaste de limpeza de óleo de alto fluxo a longo prazo. O selo usa um material composto resistente a alta pressão e temperatura, mantendo o aperto mesmo em ambientes de -20 a 80 graus. Para equipamentos que trabalham em minas empoeiradas ou canteiros de obras úmidas, essa robustez reduz os riscos de vazamento e amplia os intervalos de manutenção em 50% em comparação com as válvulas comuns.





A válvula de controle do desviador seccional do solenóide XLF-DVS90 é um componente hidráulico projetado para controle preciso em várias aplicações industriais. Aqui estão alguns recursos importantes e especificações técnicas da válvula DVS90:

Funcionalidade: O DVS90 é uma válvula de 6 vias com um carretel alternado, permitindo que os tipos de seção atinjam circuitos de 8 ou 10 vias. Pode ser usado para controlar vários consumidores hidráulicos alternadamente com uma única válvula de controle direcional.

Montagem: suporta montagem de flange, que fornece uma conexão segura e estável em sistemas hidráulicos.

Opções da bobina: A válvula está disponível com bobinas que suportam várias tensões de alimentação, tornando -a adaptável a diferentes sistemas elétricos.

Aplicações: é usado em aplicações como máquinas agrícolas, máquinas de construção, máquinas florestais e máquinas de perfuração, onde é necessário controle preciso do fluxo hidráulico.





Fluxo nominal: 90 LPM

Pressão operacional máxima: 315 bar com carga, 210 bar sem carga

Viscosidade: 15-380 mm2/s, compatível com os padrões NAS 1638

Faixa de temperatura ambiente: de -30 graus a +50 grau

Temperatura da bobina: até 180 graus

Recursos adicionais: A válvula foi projetada para lidar com altas pressões e possui um recurso de retorno da mola para operação à prova de falhas. Também sofre tratamento anti-rust, com um teste de pulverização salgado para garantir a durabilidade.





1. 6- Way com spool alternado; É o tipo secional para obter circuito de 8 vias ou 10 vias.

2. É possível flange montando um bloco com válvulas anti-choques de retorno cruzado.

3. As bobinas com várias tensão de alimentação estão disponíveis.

4. Eles são usados como link entre dois consumidores e a válvula direcional básica, quando queremos controlar os dois consumidores alternadamente por meio de uma válvula de controle direcional básica.

5. Os desviadores são usados para adicionar uma instalação extra à válvula de controle direcional quando é necessária para uma sequência de operações, como uma operação de segurança ou para controlar um cilindro hidráulico selecionado.

6. As válvulas de seletor de circuito empilhável permitem uma única unidade de usuários de 6 com 5 desviadores conectados em série.

7. Observe que a linha de drenagem deve ser conectada de volta ao tanque o tempo todo.





Max p	com l	bar	315	Tensão de fornecimento	V	12; 24 dc
Max p	sem l	bar	210	Poder	W	36, 29
Taxa de fluxo	máx	l/min	90	Comutação freqüência	1/h	15 000
Temperatura do óleo		grau	-20+70	Ambiente temperatura		a 50 graus
viscosidade		mm/s	15-380	Temperatura da bobina		a 180 graus
filtração	NAS1638		9	Ciclo de serviço		100%



Tensão de fornecimento 12VDC ou 24VDC
código	Conexões roscadas
G12	P1, P2, A, B, C, D - G1/2 ;
M18	P1, P2, A, B, C, D - M18x1.5 ;
SAE	P1, P2, A, B, C, D -SAE8;
